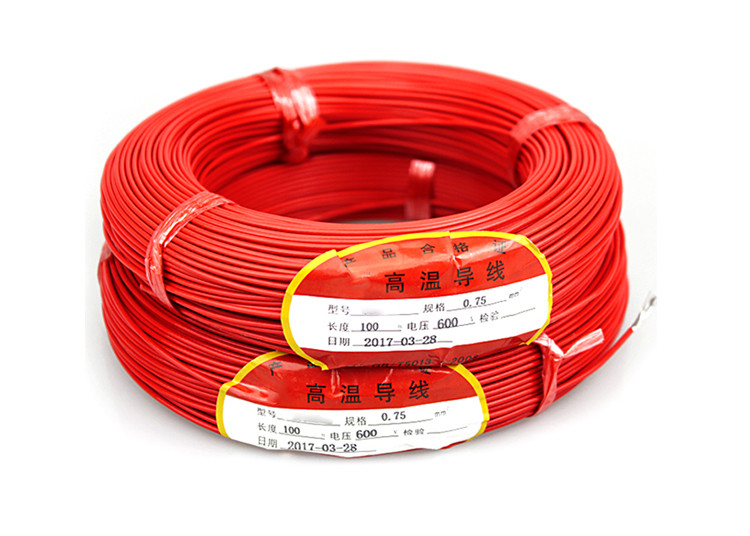

লুপ ডিটেক্টরের জন্য 50 এবং 100 মিটার প্রতি রোল তাপমাত্রা প্রতিরোধী লুপ ওয়্যার কয়েল কেবল

লুপ ডিটেক্টরের জন্য 50 এবং 100 মিটার প্রতি রোল তাপমাত্রা প্রতিরোধী লুপ ওয়্যার কয়েল কেবল

লুপ ডিটেক্টর ক্যাবল কি?

ইন্ডাকটিভ লুপ টু ফ্রিকোয়েন্সি তৈরির মাধ্যমে ট্রাফিক গতিবিধি সনাক্তকরণের জন্য যানবাহন পর্যবেক্ষণ সরঞ্জামগুলিতে ব্যবহৃত হয়

তারের এবং গাড়ির ধাতব অংশে প্রবাহিত সংকেত।এই তারগুলি একটি স্লটে কাটা মধ্যে ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে

ক্যারেজওয়ে

লুপ ওয়্যার কয়েল তারের বৈশিষ্ট্য:

উচ্চ তাপমাত্রা প্রতিরোধের - 250 ডিগ্রি সেলসিয়াস পর্যন্ত কাজের তাপমাত্রা ব্যবহার করুন।

নিম্ন তাপমাত্রা প্রতিরোধের - ভাল যান্ত্রিক বলিষ্ঠতা;-196 ডিগ্রি সেলসিয়াস তাপমাত্রায়ও 5% প্রসারণ।

জারা প্রতিরোধী - বেশিরভাগ রাসায়নিক এবং দ্রাবকের জন্য নিষ্ক্রিয়, শক্তিশালী অ্যাসিড এবং ঘাঁটি, জল এবং বিভিন্ন প্রতিরোধী

জৈব দ্রাবক.

আবহাওয়া প্রতিরোধী - প্লাস্টিকের সেরা বার্ধক্য জীবন।

অত্যন্ত তৈলাক্ত - কঠিন পদার্থে ঘর্ষণ এর সর্বনিম্ন সহগ।

নন-আঠালো - কঠিন পদার্থের ক্ষুদ্রতম পৃষ্ঠের টান এবং কোনো পদার্থকে মেনে চলে না।

অ-বিষাক্ত - শারীরবৃত্তীয়ভাবে নিষ্ক্রিয়, প্রতিকূল প্রতিক্রিয়া ছাড়াই কৃত্রিম রক্তনালী এবং অঙ্গগুলির দীর্ঘমেয়াদী ইমপ্লান্টেশন।

ইনস্টলেশন টিপস

1. যতটা সম্ভব লুপের কাছাকাছি জলরোধী আবাসনে ডিটেক্টর ইনস্টল করা উচিত।

2. লুপ এবং ফিডার ন্যূনতম 1.5 মিমি ক্রস-বিভাগীয় এলাকা সহ উত্তাপযুক্ত তামার তার থেকে তৈরি করা উচিত².

ফিডারটি প্রতি মিটারে কমপক্ষে 20টি বাঁক দিয়ে পাকানো উচিত।তারের জয়েন্টগুলি সুপারিশ করা হয় না এবং হতে হবে

সোল্ডার এবং জলরোধী তৈরি।ত্রুটিপূর্ণ জয়েন্টগুলোতে ডিটেক্টরের ভুল অপারেশন হতে পারে।ফিডার যা হতে পারে

বৈদ্যুতিক শব্দ তোলার জন্য স্ক্রীন করা তারের ব্যবহার করা উচিত, স্ক্রীনটি ডিটেক্টর এ আর্থযুক্ত।

3. লুপটি হয় বর্গাকার বা আয়তক্ষেত্রাকার হতে হবে যার বিপরীত দিকগুলির মধ্যে ন্যূনতম 1 মিটার দূরত্ব থাকবে৷

সাধারণত 3টি তারের বাঁক লুপে ব্যবহার করা হয়।10 মিটারের বেশি পরিধি সহ বড় লুপগুলিতে 2 ব্যবহার করা উচিত

বাঁক যখন 6 মিটারের কম পরিধি সহ ছোট লুপগুলি 4টি বাঁক ব্যবহার করা উচিত।যখন দুটি লুপ কাছাকাছি ব্যবহার করা হয়

একে অপরের সান্নিধ্যে এটি সুপারিশ করা হয় যে ক্রস-টক প্রতিরোধ করতে একটিতে 3টি বাঁক এবং অন্যটিতে 4টি বাঁক ব্যবহার করা হয়।

4. ক্রস-টক একটি শব্দ যা দুটি সন্নিহিত লুপের মধ্যে হস্তক্ষেপ বর্ণনা করতে ব্যবহৃত হয়।ভুল অপারেশন এড়াতে

ডিটেক্টরের, লুপগুলি কমপক্ষে 2 মিটার দূরে এবং বিভিন্ন ফ্রিকোয়েন্সি সেটিংসে থাকা উচিত।

5. একক চ্যানেল লুপ ডিটেক্টর ইনস্টলেশনের জন্য, একটি রাজমিস্ত্রি কাটার সরঞ্জাম ব্যবহার করে রাস্তার মধ্যে স্লট কাটা উচিত।একটি 45o কাটা

কোণে তারের ক্ষতি প্রতিরোধ করার জন্য কোণ জুড়ে তৈরি করা উচিত।স্লটটি প্রায় 4 মিমি প্রশস্ত হওয়া উচিত

এবং 30 মিমি থেকে 50 মিমি গভীর।মিটমাট করার জন্য স্লটটিকে এক কোণ থেকে রাস্তার পাশে প্রসারিত করতে ভুলবেন না

ফিডার

6. কোন জয়েন্ট ছাড়াই একক দৈর্ঘ্যের তার ব্যবহার করা হলে সর্বোত্তম ফলাফল পাওয়া যায়।এটি চালানোর মাধ্যমে অর্জন করা যেতে পারে

ডিটেক্টর থেকে লুপ পর্যন্ত তার, 3টি মোড়ের জন্য লুপের চারপাশে এবং তারপর ডিটেক্টরে ফিরে যান।এর ফিডার অংশ

তার পরে পেঁচানো হয়।মনে রাখবেন যে ফিডারটি মোচড় দিলে এর দৈর্ঘ্য ছোট হয়ে যাবে, যাতে যথেষ্ট লম্বা ফিডার তার আছে

ব্যবহৃত

7. লুপ এবং ফিডার তারগুলি স্লটে স্থাপন করার পরে, স্লটটি একটি ইপোক্সি যৌগ বা বিটুমেন ফিলার দিয়ে ভরা হয়৷

ইনস্টলেশন পদক্ষেপ

• একটি স্লট কাটা.
• স্লট পরিষ্কার এবং শুকানো.
• ইন্ডাকটিভ-লুপ ডিটেক্টর তারে পাড়া।
• করাত সিল করা।
• সীসা-ইন তারের সাথে তারের সংযোগ করা হচ্ছে।
• ক্যাবিনেটে টার্মিনাল স্ট্রিপের সাথে তারের সংযোগ।
• জোতা নিশ্চিত করা টার্মিনাল স্ট্রিপটিকে ইলেকট্রনিক্স ইউনিটের সাথে সংযুক্ত করে।
