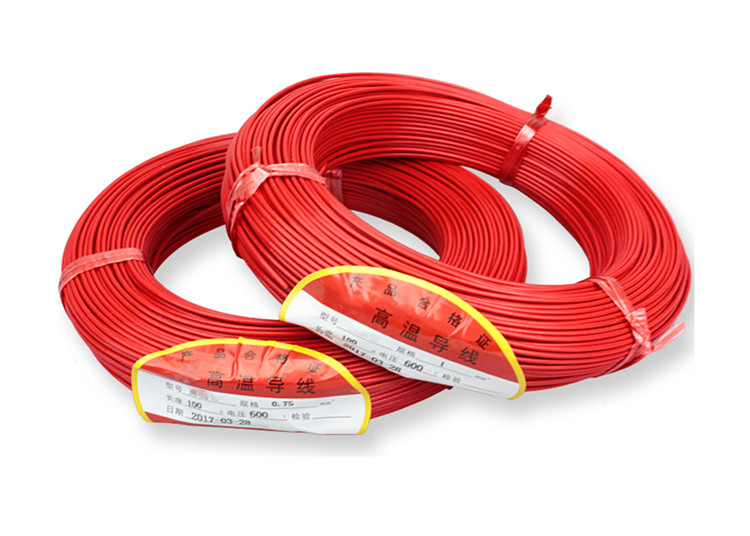

আন্ডারগ্রাউন্ড লুপ কেবল ০.৭৫ মিমি ব্যাস লুপ কয়েল যা যানবাহন সনাক্তকরণ ব্যারিয়ার গেটের জন্য ব্যবহৃত হয়
লুপ ডিটেক্টর কেবল কি?
যানবাহন চলাচল সনাক্তকরণের জন্য ব্যবহৃত সরঞ্জাম, যা আবেশিত লুপ তৈরি করে এবং তারের মধ্য দিয়ে ফ্রিকোয়েন্সি পাঠায় ও গাড়ির ধাতব অংশ সনাক্ত করে। এই তারগুলি রাস্তার মধ্যে কাটা একটি স্লটে স্থাপন করার জন্য ডিজাইন করা হয়েছে।
SINOMATIC একজন পেশাদার লুপ ডিটেক্টর প্রস্তুতকারক হিসাবে চমৎকার কর্মক্ষমতা সহ উচ্চ-মানের লুপ কেবল সরবরাহ করে। ব্যবহারকারী সহজেই প্রকল্পের জন্য ২০-২০০০uH আবেশিত মান লুপ তৈরি করতে পারে। আজকের ট্র্যাফিক এবং পার্কিং অ্যাপ্লিকেশনগুলিতে একক চ্যানেল লুপ যানবাহন সনাক্তকরণ এখনও সবচেয়ে নির্ভরযোগ্য এবং সাশ্রয়ী পদ্ধতি।
পণ্য বিবরণ
১. ডিটেক্টরটি জলরোধী হাউজিংয়ে স্থাপন করা উচিত, যা লুপের কাছাকাছি সম্ভব।
২. লুপ এবং ফিডার অবশ্যই ১.৫ মিমি² ন্যূনতম ক্রস-সেকশনাল এলাকা সহ অন্তরক তামার তার দিয়ে তৈরি করা উচিত।
ফিডার প্রতি মিটারে কমপক্ষে ২০টি প্যাঁচ দিয়ে মোচড়ানো উচিত। তারের সংযোগ সুপারিশ করা হয় না এবং অবশ্যই সোল্ডার করা এবং জলরোধী করতে হবে। ত্রুটিপূর্ণ সংযোগ ডিটেক্টরের ভুল অপারেশনের কারণ হতে পারে। যে ফিডারগুলি বৈদ্যুতিক শব্দ তুলতে পারে তাদের স্ক্রিনযুক্ত কেবল ব্যবহার করা উচিত, যার স্ক্রিন ডিটেক্টরে আর্থ করা হয়েছে।
৩. লুপটি বর্গক্ষেত্র বা আয়তক্ষেত্রাকার আকারের হওয়া উচিত যার বিপরীত দিকের মধ্যে সর্বনিম্ন দূরত্ব ১ মিটার। সাধারণত লুপে ৩ প্যাঁচ তার ব্যবহার করা হয়। ১০ মিটারের বেশি পরিধিযুক্ত বড় লুপগুলিতে ২ প্যাঁচ ব্যবহার করা উচিত, যেখানে ৬ মিটারের কম পরিধিযুক্ত ছোট লুপগুলিতে ৪ প্যাঁচ ব্যবহার করা উচিত। যখন দুটি লুপ একে অপরের কাছাকাছি ব্যবহার করা হয়, তখন ক্রস-টক প্রতিরোধ করার জন্য একটিতে ৩ প্যাঁচ এবং অন্যটিতে ৪ প্যাঁচ ব্যবহার করার পরামর্শ দেওয়া হয়।
৪. ক্রস-টক এমন একটি শব্দ যা দুটি সংলগ্ন লুপের মধ্যে হস্তক্ষেপ বর্ণনা করতে ব্যবহৃত হয়। ডিটেক্টরের ভুল অপারেশন এড়াতে, লুপগুলি কমপক্ষে ২ মিটার দূরে এবং বিভিন্ন ফ্রিকোয়েন্সি সেটিংসে থাকা উচিত।
৫. একক চ্যানেল লুপ ডিটেক্টর স্থাপনের জন্য, একটি রাজমিস্ত্রি কাটিং টুল ব্যবহার করে রাস্তার মধ্যে স্লট কাটতে হবে। কোণগুলিতে তারের ক্ষতি রোধ করতে কোণগুলির চারপাশে একটি ৪৫o কাটা তৈরি করা উচিত। স্লটটি প্রায় ৪ মিমি চওড়া এবং ৩০ মিমি থেকে ৫০ মিমি গভীর হওয়া উচিত। ফিডারকে জায়গা দেওয়ার জন্য রাস্তার পাশে কোণগুলির একটি থেকে স্লটটি প্রসারিত করতে ভুলবেন না।
৬. সেরা ফলাফল পাওয়া যায় যখন কোনও সংযোগ ছাড়াই তারের একক দৈর্ঘ্য ব্যবহার করা হয়। এটি ডিটেক্টর থেকে লুপ পর্যন্ত তারটি চালিয়ে, লুপের চারপাশে ৩ প্যাঁচ দিয়ে এবং তারপরে ডিটেক্টরে ফিরে এসে অর্জন করা যেতে পারে। তারের ফিডার অংশটি মোচড়ানো হয়। মনে রাখবেন, ফিডার মোচড়ালে এর দৈর্ঘ্য ছোট হবে, তাই নিশ্চিত করুন যথেষ্ট লম্বা ফিডার তার ব্যবহার করা হয়েছে।৭. লুপ এবং ফিডার তারগুলি স্লটে স্থাপন করার পরে, স্লটটি একটি ইপোক্সি যৌগ বা বিটুমিন ফিলার দিয়ে পূরণ করা হয়।একটি লুপ ডিটেক্টর তার কিভাবে স্থাপন করবেন?
ইনস্টলেশন পদক্ষেপ
একটি স্লট কাটা।
স্লট পরিষ্কার এবং শুকানো।
আবেশিত-লুপ ডিটেক্টর তার স্থাপন করা।
সওকাট সিল করা।
তারটিকে লিড-ইন ক্যাবলের সাথে সংযুক্ত করা।
ক্যাবলটিকে ক্যাবিনেটের টার্মিনাল স্ট্রিপের সাথে সংযুক্ত করা।
নিশ্চিত করা যে হারনেস টার্মিনাল স্ট্রিপটিকে ইলেকট্রনিক্স ইউনিটের সাথে সংযুক্ত করে।
মডেল
LC-R075
রঙ
লাল
উপাদান
টিনযুক্ত তামার তার
৩ মিটারের নিচে
নিশ্চিত করুন আবেশন মান ১০০uH এবং ৩০০uH এর মধ্যে
৩-৬ মিটার
৫-৬ প্যাঁচ
৬-১০ মিটার
৪-৫ প্যাঁচ
- ১০-২৫ মিটার
- ৩ প্যাঁচ
- ২৫ মিটারের নিচে
- ২ প্যাঁচ
- কাজের সুযোগ
- ১০০uH-300uH এর মধ্যে
